Компания GetAsic открывает новое направление по продаже контейнеров для майнинга.

В этой статье мы опишем производство таких контейнеров прямо с места изготовления.

А также ответим на часто задаваемые вопросы — расскажем о том:

• какие бывают типы контейнеров;
• какой у них базовый и дополнительный функционал;
• в каких регионах может использоваться тот или иной тип контейнера.

В общем, дадим информацию обо всём, что вам нужно знать.

Если у вас останутся дополнительные вопросы, вы можете задать их нашим менеджерам.

Провёл обзор основатель компании GetAsic Богдан Терновский с помощью начальника производства — Сергея.

Сергей лучше разбирается в технических особенностях контейнера и дал детальную информацию.

Внешний вид и защита от осадков

Б. Терновский:

Начнём мы снаружи — с внешнего вида.

Сергей:

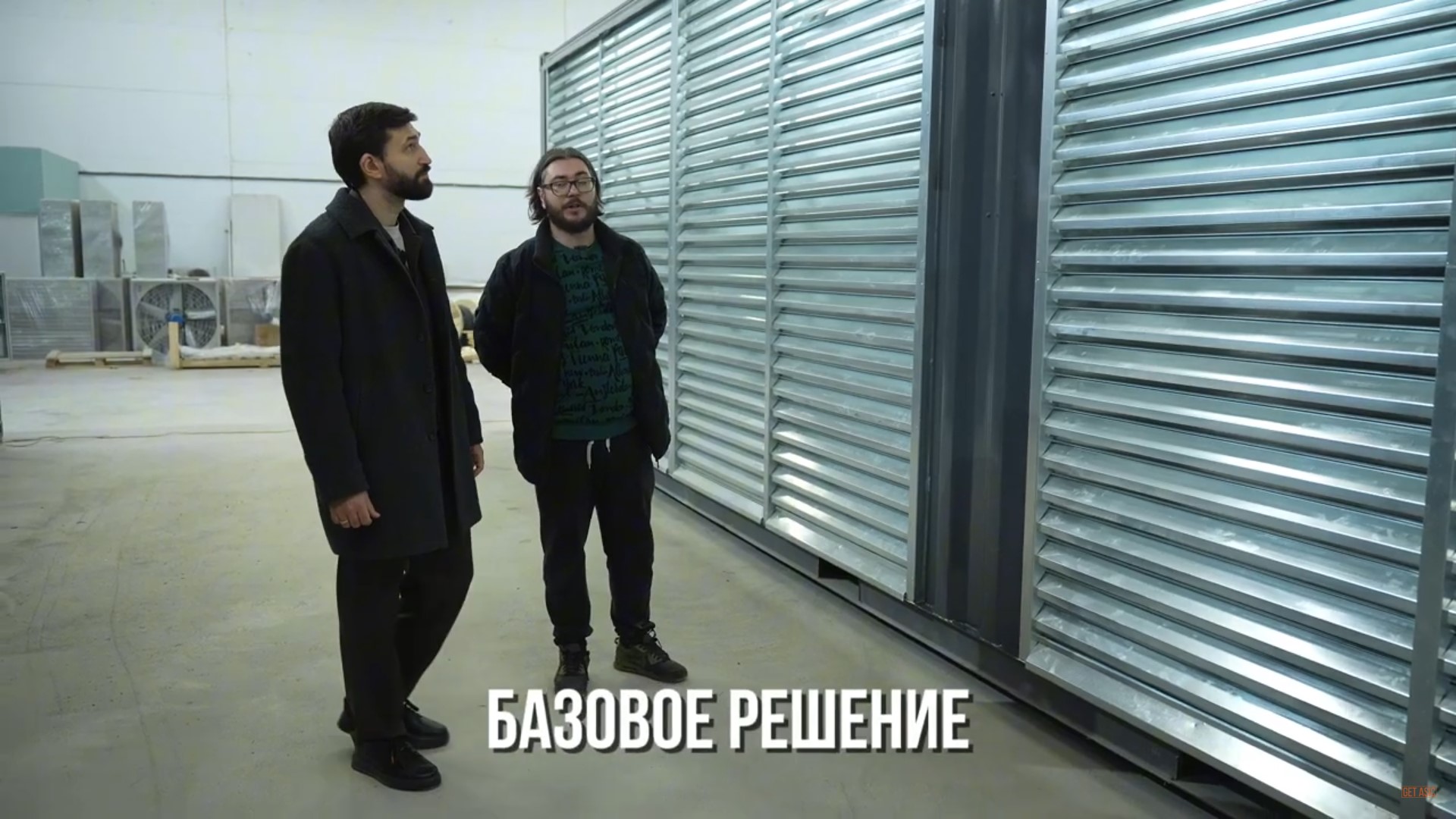

С этой стороны — приточная решётка. Она изготовлена с Z-образными ламелями. Это позволяет косым осадкам не попадать внутрь контейнера.

• Устанавливая эту решётку, мы герметизируем все зазоры между ней и несущими деталями каркаса.
• Сверху мы устанавливаем козырёк, чтобы внутрь контейнера не попадали осадки.
• Снизу также дополнительно наращиваем влагозащиту.

Это базовое решение, которое мы используем при изготовлении всех типов контейнеров.

Б. Терновский:

В среднем климате этого будет достаточно и не нужно устанавливать специальные козырьки и навесы?

Сергей:

Да, этого вполне достаточно Козырьки добавлять в основную конструкцию необходимо только для более серьёзных испытаний в регионах, где много осадков и снега.

Б. Терновский:

Для каких регионов обычно используется усиленное решение?

Сергей:

Иркутск, Сибирь в целом. Мы делаем козырьки, которые сразу регулируются в нескольких положениях. Можно выставить угол 45° либо 60°.

Вентиляция и вентиляторы

Сергей:

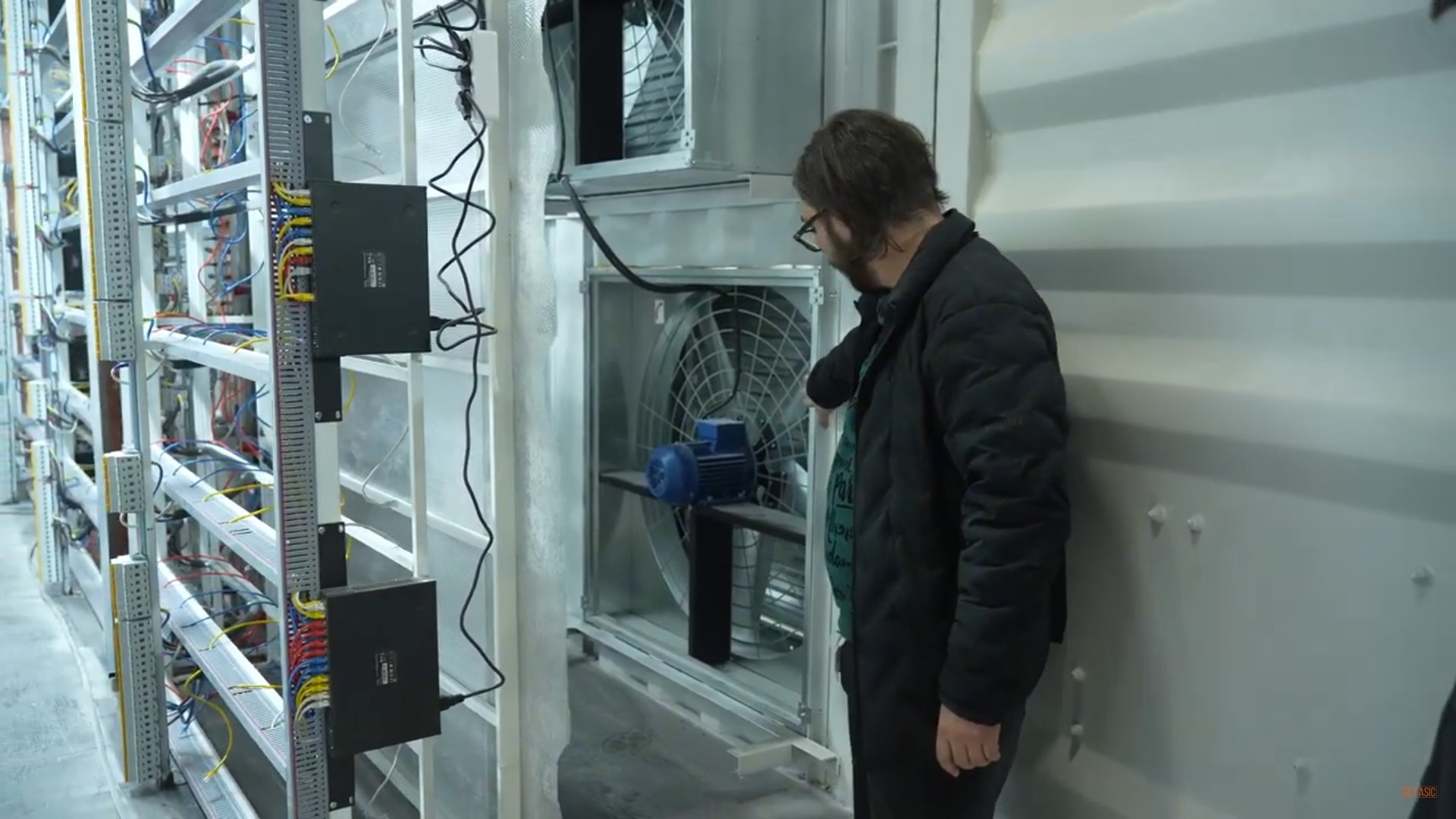

Здесь находится «горячий коридор». В нем установлено 16 вентиляторов мощностью каждый по 1,5 кВт.

Вентиляторы выдвигаются наружу.  Когда контейнер приезжает на место установки, вентилятор выдвигается и закрепляется в выдвинутом положении.

Б Терновский:

Какие вы устанавливаете вентиляторы по объёму воздуха (производительности), по мощности?

Сергей:

В данной модели сорокафутового контейнера используются вентиляторы производительностью 39 000 кубов каждый. Этого хватает чтобы обслуживать 336 устройств.

Все вентиляторы управляются частотными преобразователями, speed-регулятором. Поэтому они экономят электричество с помощью датчиков температуры.

Б Терновский:

Сколько потребляет один вентилятор?

Сергей:

Один вентилятор потребляет 1,1 кВт, 2,9 ампера.

Б. Терновский:

Мы можем увидеть, как они будут выглядеть снаружи в готовом к работе положении?

Сергей:

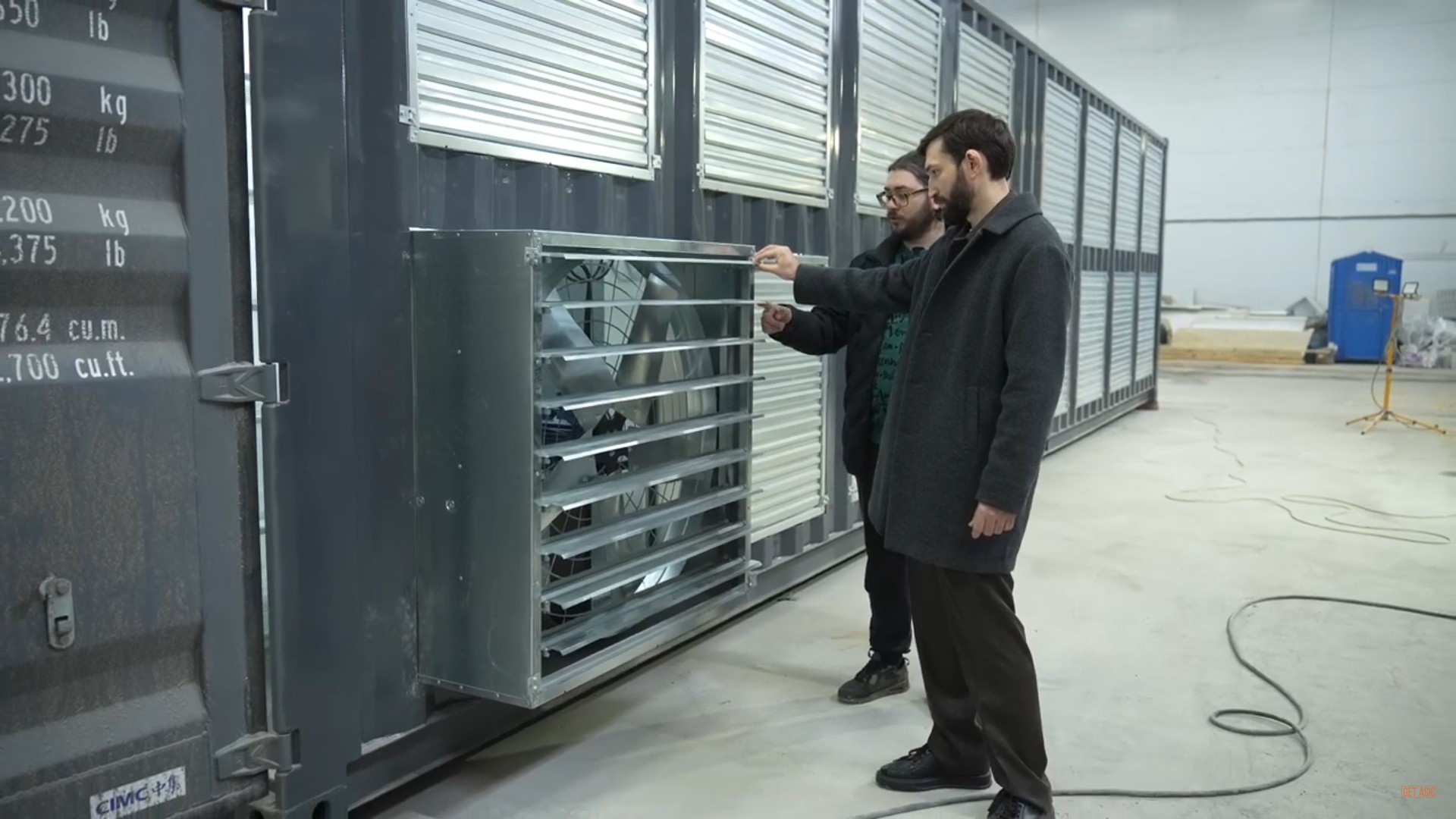

Да, мы специально выдвинули один вентилятор.

Управление вентиляцией

Б. Терновский:

Решётка автоматически поднимается?

Сергей:

Решетка поднимается под давлением воздуха. Она изготовлена такой формы, что, когда на нее «давит» воздух, она открывается.

Можно сразу посмотреть, как включается вентиляция.

Здесь у нас находится щит управления вентиляцией. В нем установлены два частотных преобразователя. Один управляет верхними вентиляторами, другой — нижними.

Для их запуска достаточно нажать кнопку «Пуск».

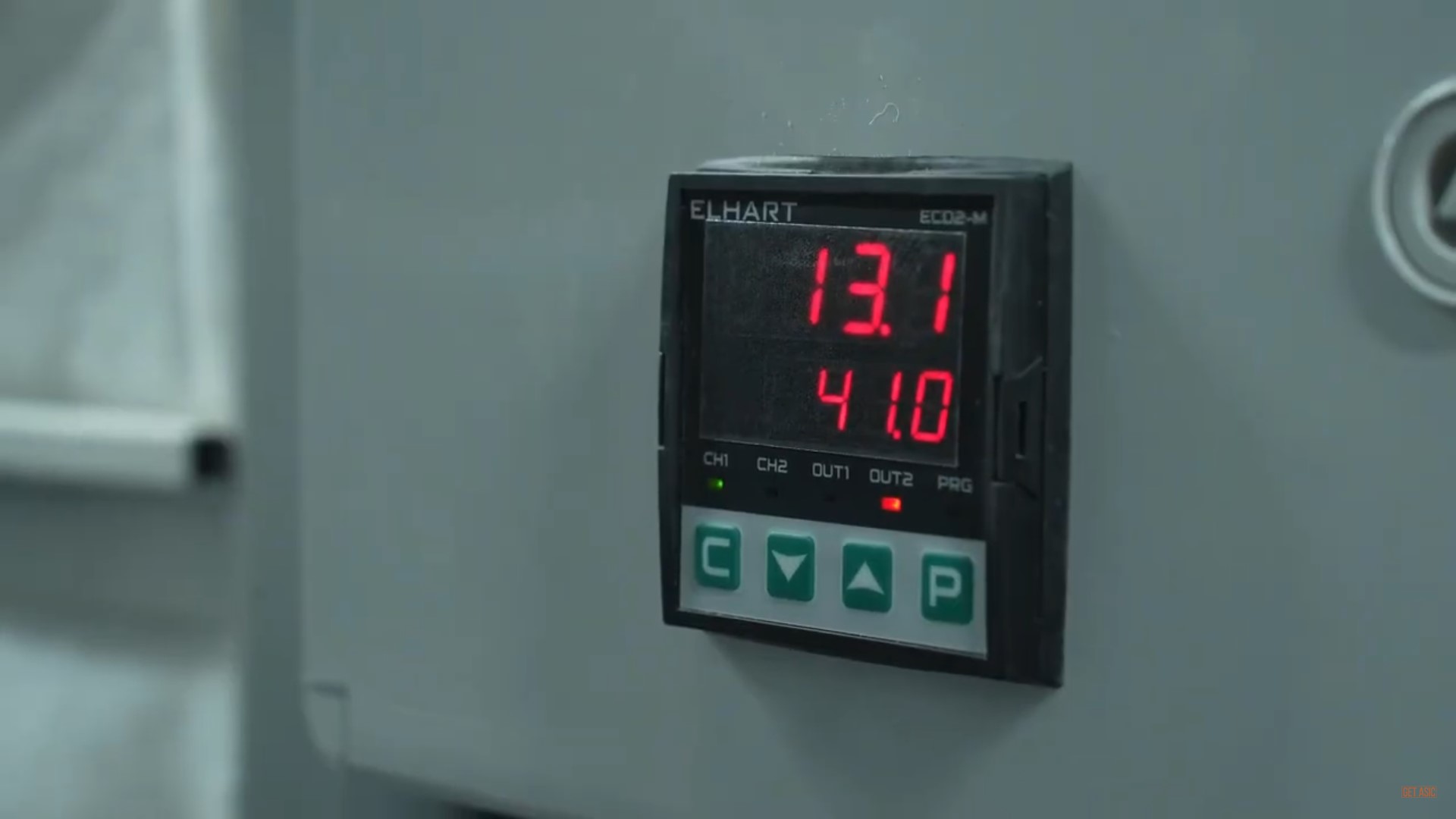

С внешней стороны крышки щита установлены speed-регуляторы. В частотники лезть вообще не нужно. Достаточно выставить значение температуры, которую необходимо поддерживать в «горячем коридоре».

В зависимости от погодных условий частота вращения будет меняться и поддерживать нужную температуру. Достаточно выставить ее значение один раз и этого будет хватать на весь год.

Полки и подключение устройств

Б. Терновский:

Раз уж мы зашли внутрь контейнера, предлагаю здесь и продолжить обзор автоматов, полок и рассказать, как у вас здесь всё подключено.

Сергей:

Здесь универсальные полки.

На них можно разместить Whatsminer, Антмайнеры серии T, любые Антмайнеры 21 серии и другие асики.

Здесь заказчик попросил оборудовать полки под однофазные и трехфазные машинки.  Соответственно, мы установили трёхфазные автоматы для размещения по семь машинок на полке.

Кабель питания организован снизу контейнера. Контейнер должен стоять на блоках на высоте минимум 30 см от земли.

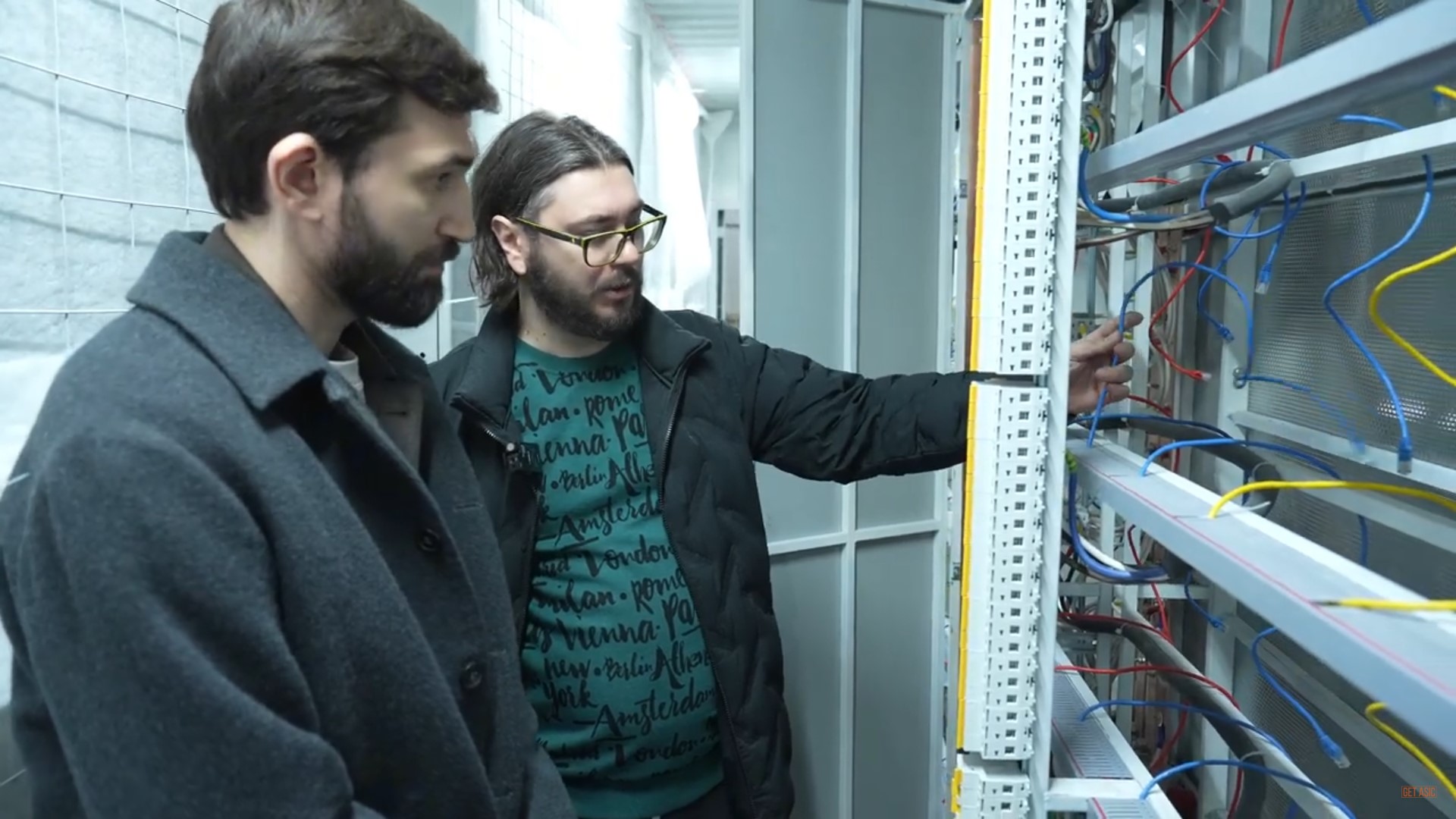

На каждую полку идет отдельный групповой автомат. Автоматы, которые отвечают за частотники или за свет/розетки, подписаны отдельно.

Расположение автоматов на полках организовано таким образом, чтобы метровых кабелей из коробки было достаточно для подключения машинки сразу после распаковки.

Б Терновский:

Дополнительно докупать ничего не нужно. Кабели питания идут в комплекте с устройствами. Достаточно здесь их подключить. Это может сделать обычный электрик.

Управление устройствами

Сергей:

Это решение имеет преимущество.

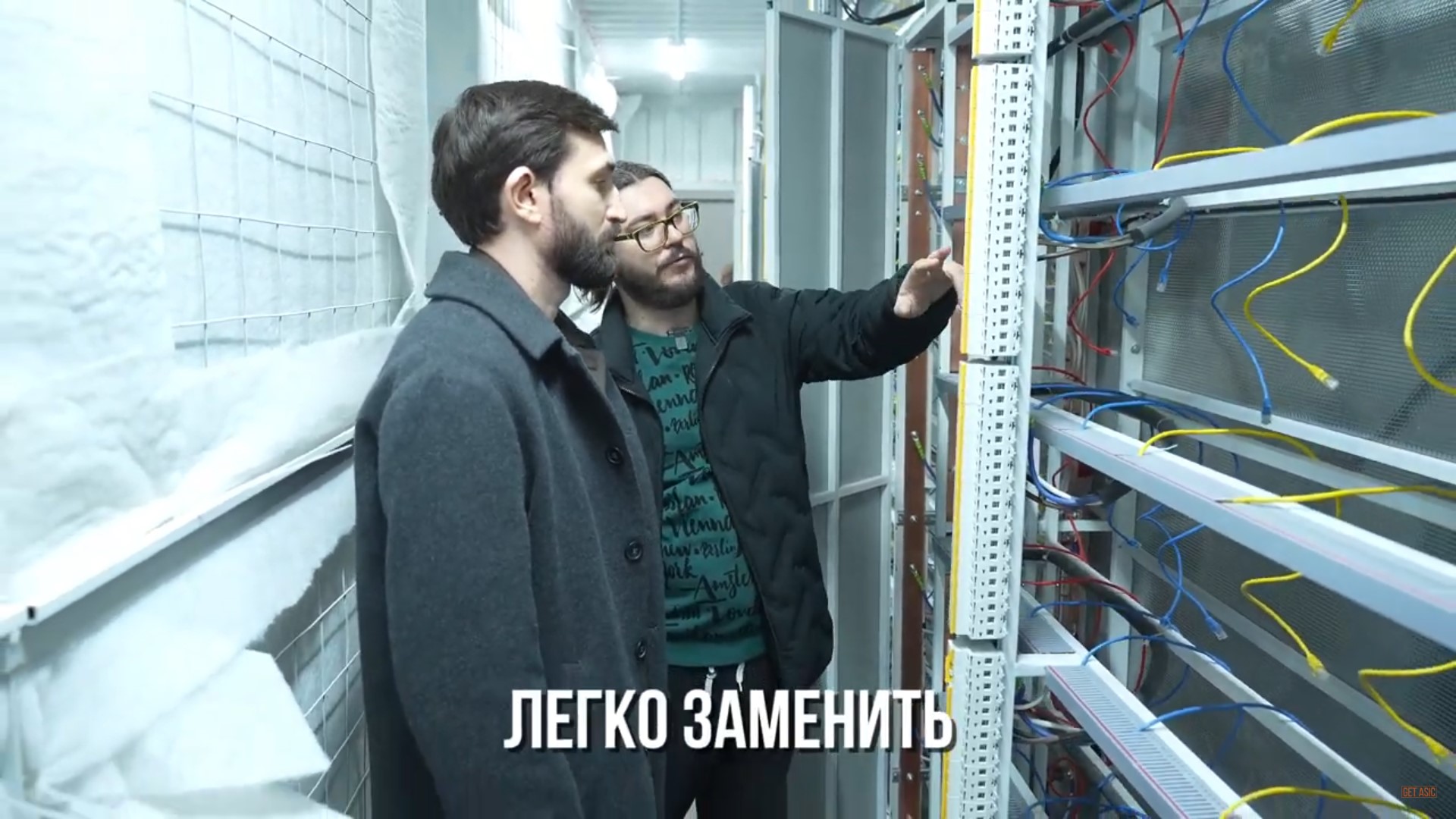

Трёхфазный автомат легко заменить на однофазные.

Достаточно:

1. Открутить его от шины.
2. Снять трёхфазный автомат.
3. Вместо него можно поставить три однофазных.

Это поможет обновить ваш «автопарк».

Б. Терновский:

Изначально можно заказать универсальный контейнер под однофазные и трёхфазные устройства. А, если заказчик захочет перейти с трёхфазных на однофазные, — это будет просто сделать.

Сколько устройств помещается на полке? Можно ли ими как-то отдельно управлять?

Сергей:

В данной комплектации на полке помещается семь майнеров. Это контейнер на 336 устройств.

В режиме управления асиками по отдельности доступны опции:

• выключить устройство отдельно;
• выключить всю полку групповым автоматом.

Дистанционное управление в данном контейнере не предусмотрено.

Сергей:

Но есть решение. Мы устанавливаем ПЛК Segnetics. С помощью этого контроллера можно удалённо перезагружать устройства и управлять ими.

Б. Терновский:

Как это всё работает — через бота, либо есть какой-то специальный интерфейс или программа?

Сергей:

Да программа есть. В нее можно заходить с мобильного телефона либо с компьютера. В ней прописан интерфейс и в целом там всё доступно.

В этой программе можно:

• посмотреть температуру с датчиков в «горячем» и «холодном» коридорах;
• отключить какой-то ряд, группу устройств или целый стеллаж.

Б. Терновский:

Можно ли управлять отдельно каждым устройством или это уже сильно сложно?

Сергей:

Я бы сказал, что это сильно дорого. Но можно все.

Подключение интернета

Б. Терновский:

Расскажи немного про интернет. Как здесь осуществляется подключение? Можно ли сюда завести, например, два провайдера?

Сергей:

Мы у заказчика предварительно спрашиваем: «Как должна идти коммутация?».

В данном случае все коммутаторы подсоединены последовательно и «обвязаны» между собой. Главного коммутатора не будет. В нужном количестве установлены свободные гнёзда. Достаточно поставить сюда роутер или провести витую пару, вставить любой коммутатор и все заработает.

Также можно отсоединить коммутаторы заранее, можем разбить их на две–три группы, как требует заказчик.

На каждое устройство подведён свой патчкорд. Мы монтируем кабель с запасом длины, потому что разные машины по-разному «дотягиваются» до узла подключения.

Б. Терновский:

С тыльной стороны полки я вижу облицовку поликарбонатом. Для чего это нужно?

Сергей:

Поликарбонат разделяет помещение на «холодный коридор» и «горячий коридор». Здесь устройство всасывает холодный воздух через приточную решётку и «выбрасывает» к вентиляторам. Вентилятор, в свою очередь, выбрасывает горячие воздушные массы на улицу.

В первую очередь это нужно для того, чтобы асики не грелись. В летний период такая организация циркуляции воздуха сильно спасает. Без этого никак. Без разделения система работать не будет.

Б. Терновский:

В одной части контейнера будет супержарко, а в другой — уличная температура?

Сергей:

Да. Допустим, когда всё будет работать, а на улице +30°С, в «горячем коридоре» будет +45–50°С, а здесь (в «холодном коридоре») будет +20°С.

Б. Терновский:

Наше главное преимущество — сроки изготовления.

Сорокафутовый контейнер вы можете получить уже через 7 дней после оплаты.

Оплата осуществляется по договору поставки и включает в себя 20% НДС.

Мы предоставляем услугу под ключ и поможем вам в максимальном спектре консультирования — от подбора асик-майнеров до установки контейнеров на вашей площадке.

Экстремальные условия эксплуатации

Б. Терновский:

Ещё хотелось бы получить информацию по поводу экстремальных условий эксплуатации. Какие решения мы можем предложить, например, для Сибири, где очень холодно зимой и температура может достигать -50°С?

Сергей:

Мы устанавливаем «подмес» воздуха.

У нас есть несколько решений для этого.

1. Вместо нижней полки через реле подключаем приточный вентилятор с обратным клапаном. Когда температура в холодном коридоре падает ниже установленной, открывается приток воздуха и тёплый воздух попадает в него.
2. Выводим трубами горячего коридора воздух в кассетный фильтр, прячем трубу и по такому же принципу организуем обратный клапан с помощью вентиляторов. При достижении нужной температуры они автоматически включаются и тёплый воздух начинает перемешиваться с холодным за кассетами.

Второе решение лучше. Но оно «съедает» место для устройств.

Б. Терновский:

Это сколько забирает места?

Сергей:

С вентиляцией во втором случае между стеллажами будет стоять три щита. Это минус четыре места для асиков. То есть при условии монтажа дополнительной системы регулирования температуры в контейнере можно будет разместить 332 устройства.

Б. Терновский:

Это не так уж много.

Фильтры и их замена

Сергей:

Хочу похвастаться фильтром. Долго приходили к решению, чтобы систему можно было заменять силами одного человека. У нас здесь нет никаких зажимных элементов. Кассета становится на место просто под тяжестью собственного веса.

Чтобы её вынуть, достаточно приподнять и вытащить кассету. Один человек может обмотать фильтр хомутом установить ее обратно.

Б. Терновский:

Какая ткань здесь используется?

Сергей:

Фильтрующий материал для вентиляции G2 или G3. Он продаётся в рулонах по 50 метров.

Б. Терновский:

Как часто нужно менять фильтры?

Сергей:

В зависимости от степени загрязнения. Наша рекомендация — раз в 2 недели. Кто-то «хулиганит» и меняет их раз в месяц, кто-то вообще не меняет.

И это, естественно, сказывается на эксплуатации устройств, на самом дорогом что здесь есть — ASIC-майнерах.

Не стоит экономить на замене фильтров, потому что без их своевременной замены:

• уменьшается приток холодного воздуха;
• фильтр покрывается пылью, и она попадает в устройство — на платы и в блоки питания.

Потом придется всё это чистить отдельно и смысла в наличии этих фильтров уже не будет. От самой главной угрозы они уже не будут защищать. Загрязнения препятствуют поступлению воздуха.

Если фильтр будет забитым, это будет ощущаться при работе контейнера. Холодный воздух попадать в него не будет. Менять фильтры надо обязательно. В летний период это — необходимость.

Зимой этой мерой можно немного пренебречь, потому что в холодный сезон нужно ограничивать приток холодного воздуха. Это можно в том числе сделать грязными фильтрами и заодно сэкономить на покупке новых.

Охлаждение в жарких условиях

Б. Терновский:

Если контейнеры используются в особо жарких условиях, что в таком случае можно делать дополнительно для охлаждения?

Сергей:

Мы ставим вентиляторы с большим запасом мощности. В летний период при максимальной нагрузке контейнер будет справляться с устройствами при любой температуре.

Слабое место конструкции — пространство под крышей контейнера. Из-за того, что греется металлическая крыша, верхние машинки могут «чувствовать» себя чуть хуже, чем все остальные.

Но мы это предусмотрели. Полка начинается от самого низа. Сверху остается 5–8 см от потолка до устройства.

Б Терновский:

Что можно сделать дополнительно?

Сергей:

На месте установки контейнера можно над ним натянуть тент. Создать дополнительную теневую зону, защищающую от попадания прямых солнечных лучей, будет достаточно. Это позволяет выиграть 5–6 градусов.

Б Терновский:

Установка градирни для дополнительного охлаждения может сыграть значительную роль в сезонном охлаждении?

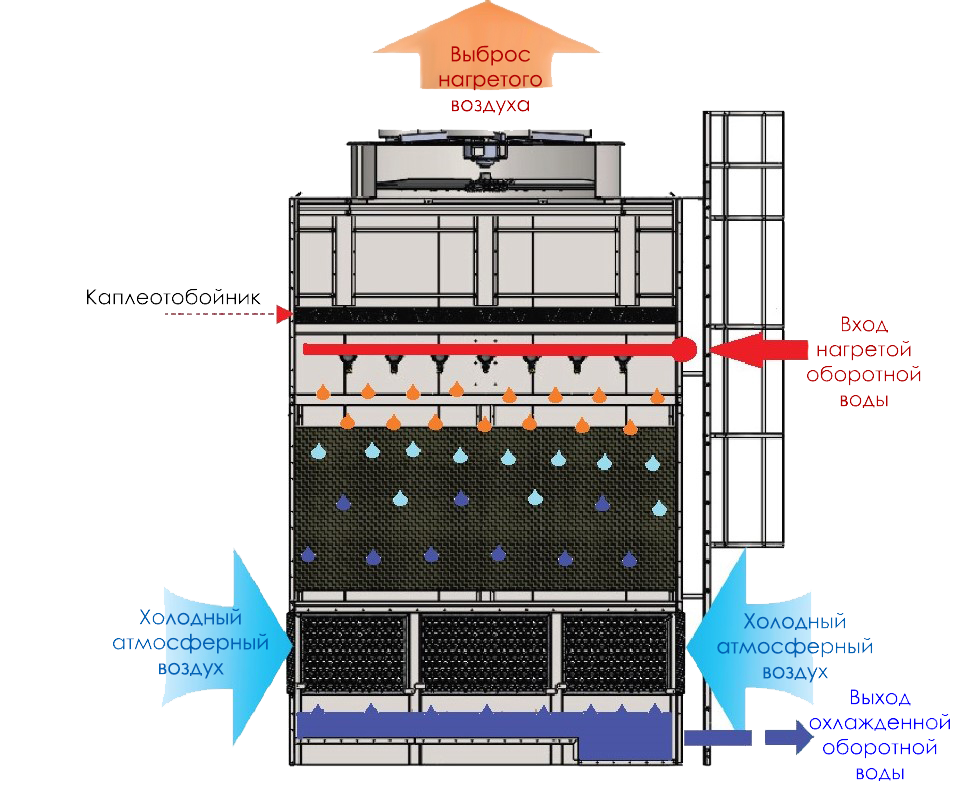

Как работает градирня

Сергей:

Градирня будет уместна при использовании гидроустройств.

Типы контейнеров и их вместимость

Б Терновский:

При какой температуре можно спокойно использовать этот контейнер для установки в него, например, Antminer T21 или Antminer S21?

Сергей:

У нас есть статистика, по которой в прошлое, достаточно жаркое лето, этот контейнер работал в +35°С. При этом в нем ничего не отключалось и ничего не грелось. Для поддержки мощности мы устанавливаем в щитах шину и кабели с большим номиналом запаса. Поэтому оборудование работает спокойно.

Для бесперебойного функционирования в жаркие сезоны важно своевременно проводить техническое обслуживание — замерять соединения хотя бы раз в месяц. От постоянных вибраций какие-то соединения могут разболтаться и в жаркую погоду это может стать причиной дополнительного нагрева.

Б. Терновский:

Мы предлагаем нашим покупателям различные варианты контейнеров — от небольших десятифутовых до боксов максимальных параметров — длиной 40 футов.

Сергей, можешь рассказать подробнее, сколько каких устройств помещается в разные типы контейнеров?

Сергей:

Есть десятифутовый контейнер. Это самый маленький в линейке бокс. Максимальная посадка в нем — 70 Antminer T21 или 80 Ватсмайнеров. Этот контейнер имеет преимущество. Он потребляет меньше электричества.

В нашем ассортименте есть двадцатифутовый контейнер. В него вылезает 160 Antminer T21 или 180 Вотсмайнеров.

Эти контейнеры отличаются только количеством щитов ГРУ. Их может быть один или два в зависимости от площадки и особенностей или требований к подключению.

В сорокафутовый контейнер помещается 336 машинок, если не монтировать в него систему притока тёплого воздуха. С установкой системы в такой бокс поместится 332 асика.

Количество устройств зависит также от наличия водных автоматов. Если включить всё в один щит, можно единовременно подключить больше устройств.

Б. Терновский:

Некоторые производители не предлагают контейнеры под максимальное количество устройств, чтобы бокс справлялся с охлаждением. Здесь это актуально?

Сергей:

Мы тестируем контейнеры в жару и при полной погрузке наши боксы справляются с нагрузкой.

Б. Терновский:

Мы подготовили вопросы от наших подписчиков. И сейчас я их задам специалисту.

Защита от перепадов напряжения

Б. Терновский:

Есть ли в контейнерах защита от перепадов напряжения?

Сергей:

В контейнере, который мы сейчас смотрели, — нет. На объектах, где происходят скачки напряжения, мы не рекомендуем располагать оборудование. От перепадов у «Вотсов» могут выйти из строя блоки питания.

Есть решение. Мы можем устанавливать стабилизаторы или реле контроля фаз. Это комплексное решение влияет на стоимость контейнера.

Если ставить реле контроля фаз, входной автомат будет периодически отключаться из-за «перекосов». А установка стабилизаторов на такое количество устройств выйдет в круглую сумму.

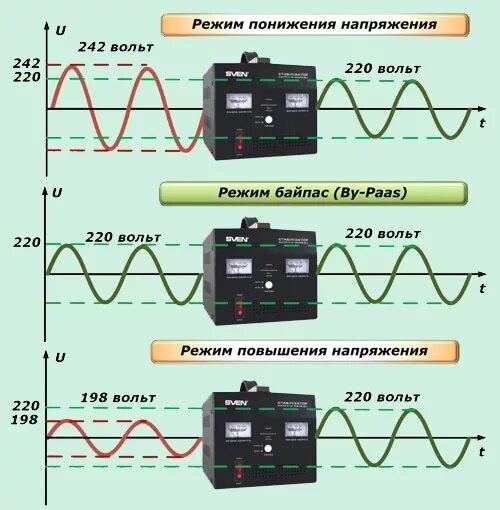

Как работает стабилизатор напряжения

Мы с удовольствием бы поставили такую штуку, чтобы самим посмотреть. Но на один вводной автомат комплекс стабилизаторов будет стоить около 5 млн рублей. Если хотите, — обращайтесь. Можем сделать так.

Системы пожаротушения

Б. Терновский:

Есть ли в контейнерах системы пожаротушения?

Сергей:

В нашем ассортименте есть комплектация, где мы вместе с расцепителем устанавливаем датчики дыма и датчики температуры в самом щите. Если что-то задымит или температура поднимется выше 80_­ градусов, — автомат «отщелкивает».

Система пожаротушения есть. Но она порошковая. Порошок будет тушить и, скорее всего, все устройства придут в негодность.

За все время работы ни один наш контейнер не горел. И вообще я еще не видел, чтобы контейнеры горели. Поэтому я думаю, что за такую услугу лучше даже не переплачивать.

Б. Терновский:

Если покупатель хочет страховать контейнер либо устройства, в договоре обязательным условием будет наличие в боксе системы пожаротушения. Есть газовые системы тушения?

Сергей:

Да, есть газовые системы тушения. Чтобы они работали, необходимо полностью ограничить приток воздуха со всех источников.

Есть решение, в котором ставят выкатные жалюзи на автоматике.

• Они закрывают приток воздуха со стороны решётки и со стороны вентилятора. То есть вакуумизируют контейнер.
• После этого газом можно устранить возгорание.

Установка такой системы стоит дополнительных денег.

Техническое обслуживание

Б. Терновский:

Требуется ли проводить техническое обслуживание контейнеров?

Сергей:

Помимо замены фильтров, о чём мы уже поговорили, есть обязательна строгая рекомендация. Специалисты, которые на месте следят за контейнером, должны раз в месяц проверять все соединения и слабые места. Это необходимо делать. Тогда контейнер прослужит много лет.

Гарантия и сертификация

Б. Терновский:

Eсть ли гарантия на контейнер и какая она?

Сергей:

Мы даём гарантию на контейнер один год.

Гарантия распространяется на:

1. Все соединительные узлы.
2. Электрическую часть.
3. Все комплектующие от завода-производителя (вентиляторы, коммутаторы и др.).

Гарантия оформляется официально по договору.

Б. Терновский:

Eсть ли сертификат на такие контейнеры?

Сергей:

Да, сертификация есть. Сейчас мы будем вешать на каждый контейнер бирку, в которой будет указан порядковый номер, чтобы покупатель мог обратиться за помощью при необходимости.

По номеру мы можем:

• зайти в свою базу;
• посмотреть, как всё было собрано;
• сколько в контейнере было установлено машинок;
• проследить его историю.

Если в будущем нам надо будет проходить регистрацию или проверки в Ростехнадзоре, например, — вся эта информация будет использоваться.

Заказ контейнеров

Чтобы сделать заказ, перейдите по этой ссылке, нажмите кнопку «Заказать» или «Получить консультацию» и отправьте нам свой номер телефона.

Наши менеджеры свяжутся с вами, зададут уточняющие вопросы и составят индивидуальное коммерческое предложение, которое подойдёт именно вам.
